反激開關電源的峰值電流計算方式：
輸入端峰值電流I=VS*Ton/L，（VS：輸入電壓，Ton：開關開通時間，L：原邊電感）
反激式變壓器開關電源，是指當變壓器的初級線圈正好被直流脈沖電壓激勵時，變壓器的次級線圈沒有向負載提供功率輸出，而僅在變壓器初級線圈的激勵電壓被關斷后才向負載提供功率輸出，這種變壓器開關電源稱為反激式開關電源。

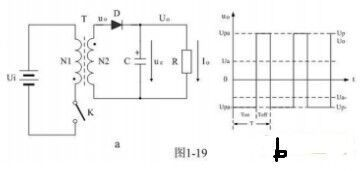

圖1-19-a是反激式變壓器開關電源的簡單工作原理圖，圖1-19-a中，Ui是開關電源的輸入電壓，T是開關變壓器，K是控制開關，C是儲能濾波電容，R是負載電阻。圖1-19-b是反激式變壓器開關電源的電壓輸出波形。
