開關電源是各種電子設備的能量供給中心，應用非常廣泛，其工作正常與否，直接影響著電子設備能否正常運行，開關電源工作時處于高電壓、大電流、高頻率的特殊工作狀態之中，因而故障率較高。在日常工作過程中絕大多數電子設備的故障就是開關電源故障導致的。
開關電源實際上是由交流、直流、交流、直流變換的過程，是將220V交流電通過整流濾波后變成300V直流電，再通過開關變壓器的儲能電感、開關管將直流電壓變換成多種電壓等級的交流電壓，再整流濾波后變成直流電壓輸出驅動負載正常工作。下圖是一個開關電源，輸出5V、12V、24V。

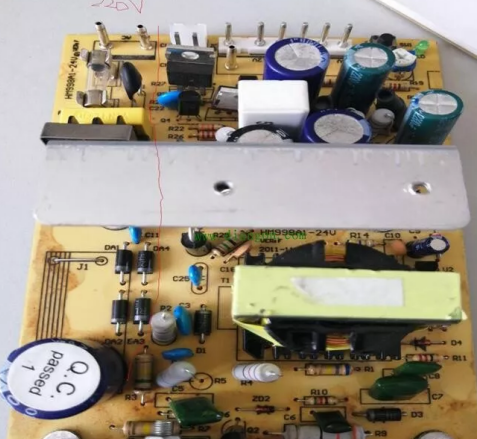

220V交流輸入，通過保險，負溫度熱敏電阻，安規電容，共模電感組成的抗電磁干擾電路及過流保護電路，經過整流二極管整流濾波后輸出300V左右的直流電壓。這是電源板正面圖，用紅線畫出的部分為熱地與冷地部分（開關電源接地方式有熱地和冷地之分，與220V電源直接相連的地稱為熱地，人體直接接觸會觸電；經開關變壓器隔離后，再整流濾波后的地稱為冷地，人體直接接觸不會觸電）。這是電路板背面圖，在圖中標出開關電源的輸入部分、300V濾波大電容、開關管、開關變壓器、肖特基二極管等主要元器件。
根據電路板畫出開關電源的電路原理圖
通過對電路板的分析可知：電路由交流抗干擾電路，整流濾波電路，功率轉換電路，穩壓電路、保護電路等單元電路組成。
開關電源的維修是很多電工師傅經常遇到的事情，但是如果對開關電源的原理，元器件的性能不了解，維修起來還是比較困難，有的時候運氣好，拿到電路板換個保險管，故障就排除了，但是絕大多數的電路板維修起來并不是換保險就能解決問題。下面我給大家分享一下我的維修經驗：
1、首先了解電路板是用在什么設備上，是什么故障現象，具體發生故障的時間，是否讓別人維修過。這些看似一些小問題，但對我們維修的人來說很重要，能使維修少走彎路。
2、通電觀測故障現象，打開機蓋后，檢查排線有無松脫，元器件有無虛焊、斷線。
3、大致確定故障范圍，斷開負載電路，測試輸出電壓，如果無輸出電壓，故障一般在交流輸入，開關管這側；如果輸出電壓較高或較低，一般故障在穩壓電路這邊。
4、找出故障原因后，就可以針對不同的故障將相關元器件加以更換和調整。
5、通電測試整機，故障排除以后，上電測試各輸出電壓，看故障是不是完全排除，等故障完全排除后，再接負載，使其正常運行。
開關電源常見的故障維修：
1.保險燒斷，主要檢查整流二極管，濾波電容及開關管，有時候抗干擾電路有故障也會導致保險燒壞。
2.無輸出電壓，但是保險正常，這種現象就說明開關電源沒有工作，或者是工作后進入保護狀態，就像這個開關電源，首先要查300V直流電壓，如果正常查啟動電阻R3、R7阻值是否正常，有無開路，查開關管是否正常，如果有壞的元件更換后故障排除。
3.有輸出，但是輸出電壓高，這種故障常來自穩壓取樣電路，要檢查直流輸出，取樣電阻，光電耦合等構成的回路，在本電路中要查VR1、R16、VT3、R17、VT2、光耦，穩壓管等，在實際維修過程中，取樣電阻、光耦不正常較為常見。
4.輸出電壓過低，除穩壓控制電路不正常會使輸出電壓過低，還有開關電源負載有短路故障，輸出整流二極管故障，輸出濾波電容變值，開關管的性能下降。這些都會引起輸出電壓下降，必須都得檢查。
5. 屢燒開關管的故障，開關管是電源板的主要器件，工作在高電壓，大電流中，在實際維修過程中經常有擊穿開關管的現象，對于這種故障現象。分析是什么原因引起的故障，如果是過電壓引起的，那就要查濾波大電容、R2、C3、D1等。如果是過電流引起的，需要檢查輸出電壓整流、濾波電路、負載電路是否有短路、漏電等故障。全部檢查完以后再更換相同型號的開關管，通電試機，故障排除。
通過以上步驟來維修開關電源，再結合自身的維修經驗，準能快速的排除故障。
